智能交通·高压交流远程供电系统

产品简述

    高压交流远程供电系统是畅电科技为高速公路全程监控系统、龙门架情报板、F型情报板、ETC收费系统、2.4G/5.8GWIFI/5G手机基站、气象检测站等提供稳定可靠220伏交流电的专用远程电源系统。

    本系统主要由电源发生器（又称局端机或上位机）、隔离电源变换器（又称远端机或下位机）和传输电缆三部分组成。局端机布设在高速公路的收费站或服务区的供电机房内，远端机布设在高速公路沿途的门架系统或各个外场监控设备旁，传输电缆布设在局端机和远端机之间的高速公路沿线。



系统特点

❊系统稳定可靠

    本系统电源发生器采用了隔离变压器升压，自动调节跟随输出，电源变换器采用了隔离变压器降压，自动调节稳压输出的高新技术，系统可靠性和稳定性好，输出精度高，波形失真小，稳定可靠。

❊负载能力强

    电源变换器的负载能力从0.5KVA到25KVA，电源发生器的容量从1KVA到50KVA，最大供电距离超过20公里。

❊安全性能好

    本系统采用输入输出变压器完全隔离模式，远程供电电缆任意一端与地不产生电压差，同时具有完备的过压、过流、过载、短路保护装置。

❊智能化程度高

    电源发生器内嵌监控单元和触摸屏控制，可以检测设备状态和开关电源，可以与路段监控中心系统联动，远程监控设备运行状态。

❊防雷效果好

    系统采用二级组合防雷，在电源发生器的输出端和电源变换器的输入端都配有高性能的防雷模块，电源变换器还有配电分路装置，可以提供1-8供电回路。

❊标准化生产与检测

    本系统产品均按国家标准生产，多有外购件均选购国内外知名品牌，产品通过了国家交通安全设施质量监督检测中心质量检测，满足JT/T817-2011和GB19212.1-2008的相关技术要求。

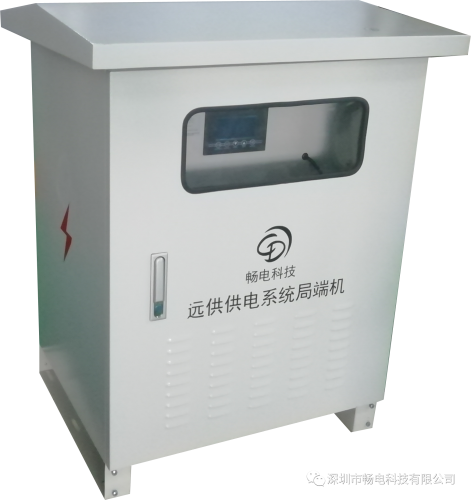

局端机

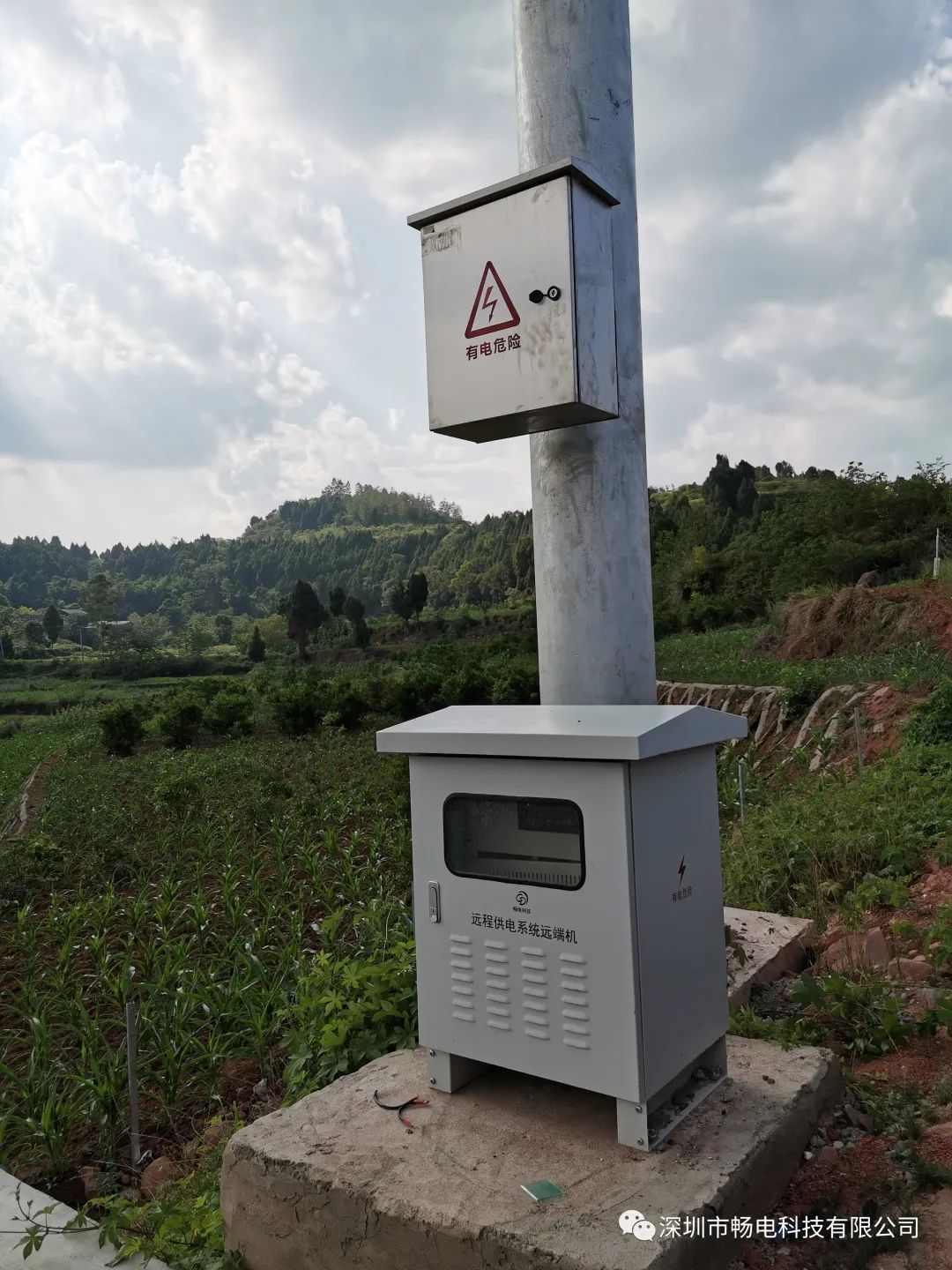

远端机



局端设备【电源发生器】

   电源发生器由恒流发生器、配电回路、防雷器、智能控制单元、智能动态切换单元，智能三相平衡分调滤波，数据智能回馈单元，特制互感器、箱体等模块组成。

    恒流发生器设定输出电压值后，当负载电流发生变化时，控制单元采样输出电流反馈，调节升压变压器输出，使电压满足负载需要。当负载电流上升时，线路压降增大，控制单元适当升高出口电压，当负荷电流下降时，线路压降也相应减小，控制单元适当减小出口电压。出口电压完全满足系统内各点隔离变换器最大可允许输入电压的范围。当负载电流变化引起各点电压变化在隔离变换器允许范围内时，隔离变换器总是优先调节并稳压输出，调压时，过零无闪点。

局端设备【功能特点】

❊采用PWM精细电压调节技术，减小冲击；

❊具有过流、过压保护功能；

❊软件和硬件均采用抗干扰设计，增强抗干扰能力；

❊提供设备自诊断功能，方便设备的维护；

❊内嵌管理单元，监视装置自身工作状态、工作参数；

❊数字显示电流、电压，具有零切换自动旁路系统；

❊上电自动投入功能，来电无需重新启动；

❊线路全部进行防潮处理，适于潮湿地区使用；

❊输出回路和输出容量可根据设计要求配置；

❊监控调度软件：含设备各种监测和报警、远端设备启停、远端设备运行状态、远端设备输出电压/电流值等。
